SCノットが抜ける原因は、主に「摩擦力の不足」と「締め込みの不完全さ」に集約されます。SCノットはFGノットと異なり、編み込みではなく「巻き付け」によって摩擦を発生させる構造であるため、特定のプロセスで強度が著しく低下します。
技術的観点から考えられる主な原因と対策を整理しました。
すっぽ抜けなくて強度もFGノット並みのEF10秒ノット
SCノットで細いリーダーを使用しすっぽ抜けないようにするには、「30回巻き付け+焼きコブ」「40回以上の巻き付け」にする必要があります。
また強度も低いので、細いリーダーを使用する場合は「EF10秒ノット」「FGノット」がおすすめです。
リーダーの太さに合わせて巻き回数を増やさないとすっぽ抜ける
SCノットで細糸はすっぽ抜ける事が多くなります。

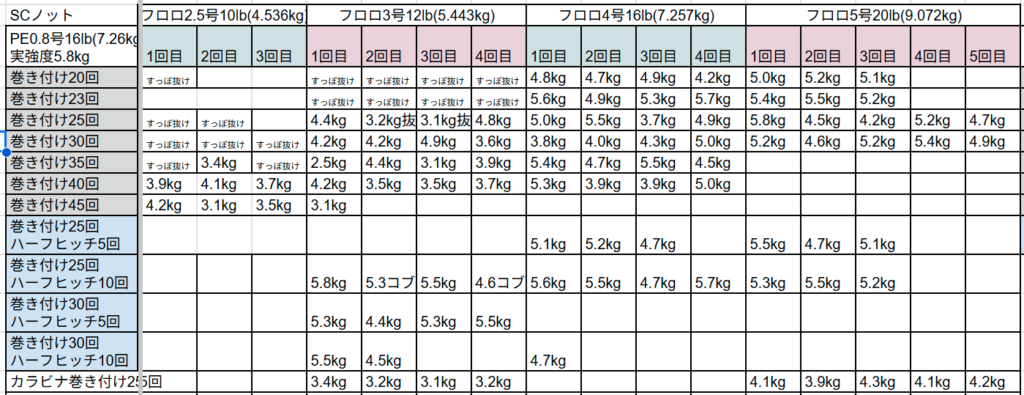

SCノットですっぽ抜け防止するには、0.8号のPEに2.5号のリーダーを付ける場合、45回以上巻き付けないとすっぽ抜けが発生します。
- 原因: 巻き回数が少なすぎる（リーダーが細ければ回数を多くする）、PEラインの表面コーティングが強すぎて滑っている。
- 対策: リーダーの太さに応じて巻き回数を調整してください。細糸の場合は回数を増やし、摩擦面積を確保します。また、巻き付ける際にPEが重ならないよう、隙間なく整然と巻き下ろすことが不可欠です。
カラビナを使うとすっぽ抜けにくくなるが結束強度は60％
カラビナを使用した場合は摩擦力が一部分に偏るので結束強度が60％と弱くなりますが、すっぽ抜けにくくなります。
リーダー末端の処理（焼きコブ）
SCノットは構造上、太いリーダーでも想定以上の負荷がかかった際にわずかに「滑り」が生じることがあります。
そのため、焼きコブや結びコブがあるとすっぽ抜けの効果があります。
限界強度ギリギリですっぽ抜ける場合はそこから強度が少し上がりますが、弱い力で締め込んだ際にすっぽ抜ける場合は、強度が少ししか伸びないので強度が期待できません。
- 原因: リーダーの末端に抜け防止のストッパーがない。
- 対策: リーダーの切り口をライターで炙り、「焼き玉」を必ず作ってください。SCノットにおいて焼きコブは単なる保険ではなく、ノットが万が一移動した際に物理的にストップをかける重要なパーツとして機能します。
釣り中にすっぽ抜けるのは締め込み不足
SCノットにおいて最も抜けに直結するのが、巻き終わった直後の「仮止め」と「本締め」の甘さです。
- 原因: PEの両端を引いて締め込む際、リーダーに対してPEの巻きが均一に収縮していない。
- 対策: 締め込む前に、巻き付けたPEの部分を指で軽く整え、潤滑（唾液や水）を十分に加えます。その後、一気に力をかけるのではなく、PEの本線と枝線を均等なテンションで、リーダーに食い込むまでじわじわと締め上げてください。締め込み後にPEの色が変わり、リーダーに透明感が出る（密着する）のが理想的な状態です。
ハーフヒッチでもわずかにすっぽ抜け効果がある
SCノットそのものは「摩擦」で止まっているため、最後のエンドノットが甘いと、摩擦部が緩んで抜けるきっかけになります。
ハーフヒッチのすっぽ抜け対策は少しだけしか効果がありません。しかし、テンションを丁度良くハーフヒッチできると結束強度の底上げになります。
- 原因: 最初のハーフヒッチが緩く、巻き付けたPEが解ける方向に動いてしまう。
- 対策: 巻き付けが終わった直後の最初のハーフヒッチを、隙間ができないよう極めて強固に締め込んでください。ここで土台を固定しないと、その後のハーフヒッチを何度重ねても摩擦部は安定しません。
交互編みの欠如（仕上げ）
- 原因: 最後のハーフヒッチを同じ方向に繰り返すと、結び目が螺旋状に歪み、強度が不安定になる。
- 対策: 上・下と交互にハーフヒッチ（上下各5回以上を推奨）を行い、結び目を直線的に保つことで、キャスト時のガイド抵抗を抑えつつ、結びの安定性を高めます。
